Bremsscheiben & Träger

Dieser Außenring ist das spezifische Gegenstück zur Fixierung der schwimmend gelagerten Bremsscheibe im HRP EvoX-R System. Er dient als äußere Begrenzung und Führung für die Distanzhülsen. Als einzelnes Ersatzteil ideal, wenn der Ring durch einen Unfall verbogen wurde oder Verschleiß aufweist, ohne dass das komplette Montageset getauscht werden muss.Hinweis: Dies ist nur der Ring (Teil des Sets 201110).Technische Daten & Kompatibilität EigenschaftDetails HerstellerHRP (Original Mach1 Kart Teil) Artikelnummer (SKU)201126 Zugehöriges SystemEvoX-R Bremsanlage (Hinterachse) VerbauungTeil des Montagesets 201110 EinbaupositionAußen (Sichtseite der Bremsscheibe) Kompatible ChassisMach1 Zelos A03/B03, alle Karts mit EvoX-R Bremse Einbau-Kontext:Dieses Bauteil ist einer von zwei Ringen (Innen- und Außenring), die zusammen mit 3 Distanzhülsen die Bremsscheibe auf dem Träger halten, ihr aber gleichzeitig axiales Spiel ("Schwimmen") ermöglichen.KART24-Experten-Check & EinsatzzweckAus unserer Werkstatt-Erfahrung ist dieser Außenring ein klassisches "Crash-Teil". Bei harten Aufsetzern auf Kerbs oder Kollisionen am Heck kann der Ring, der außen auf der Bremsscheibe sitzt, Schläge abbekommen und sich verziehen.Warum sofort tauschen?Ein verbogener Außenring verhindert das saubere "Schwimmen" der Scheibe. Die Folge: Die Bremsscheibe verkantet, die Beläge schleifen (Leistungsverlust!) oder die Scheibe überhitzt punktuell.Wir empfehlen Teamchefs, diesen Ring als "Low-Cost"-Ersatzteil in der Werkzeugkiste zu haben, um im Notfall nicht das teurere Komplett-Set anbrechen zu müssen.FAQF: Benötige ich für die Montage weitere Teile?A: Ja. Dieser Artikel ist nur der Außenring. Für eine komplette Montage benötigen Sie zusätzlich den Innenring (Art. 201127), die Distanzhülsen (Art. 201128) und das entsprechende Schraubenmaterial. Diese sind im Set 201110 zusammengefasst.F: Passt dieser Ring auch für die Vorderradbremse?A: Nein. Die EvoX Vorderradbremsen (z.B. bei Schaltern) haben eine andere Aufnahme. Dieser Ring ist spezifisch für den 3-Loch-Lochkreis der Hinterachs-Bremsscheibenträger des EvoX-R Systems konstruiert.F: Aus welchem Material besteht der Ring?A: Es handelt sich um einen präzisen Laser-Zuschnitt aus Stahl, der für die Belastungen und die Hitzeentwicklung an der Bremse ausgelegt ist.

Innenbelüftete Bremsscheibe, Durchmesser 190mm, Dicke 14mm, passend zum Mach1-Bremssystem VH-EvoX (selbstnachstellend) ab 2018

Innenbelüftete Bremsscheibe, Durchmesser 198mm, Dicke 14mm, passend zum Mach1-Bremssystem VHR und VHR EvoDiese Bremsscheibe wurde/wird an Mach1-Rennkarts von ca. 1988 bis 2017, allen Versionen von Mach1-Indoor- und Leihkarts sowie den Slalom-Karts JS1 / Cratos ab ca. 2015 bis zum heutigen Zeitpunkt verbaut.

Einfache Bremsscheibe ohne Innenbelüftung, Durchmesser 198mm, Dicke 6mm, passend zum Mach1-Bremssystem VH.Diese Bremsscheibe wurde an historischen Mach1-Rennkarts vor 1990 und den Mach1 Slalom-Karts bis ca. 2014 verbaut.

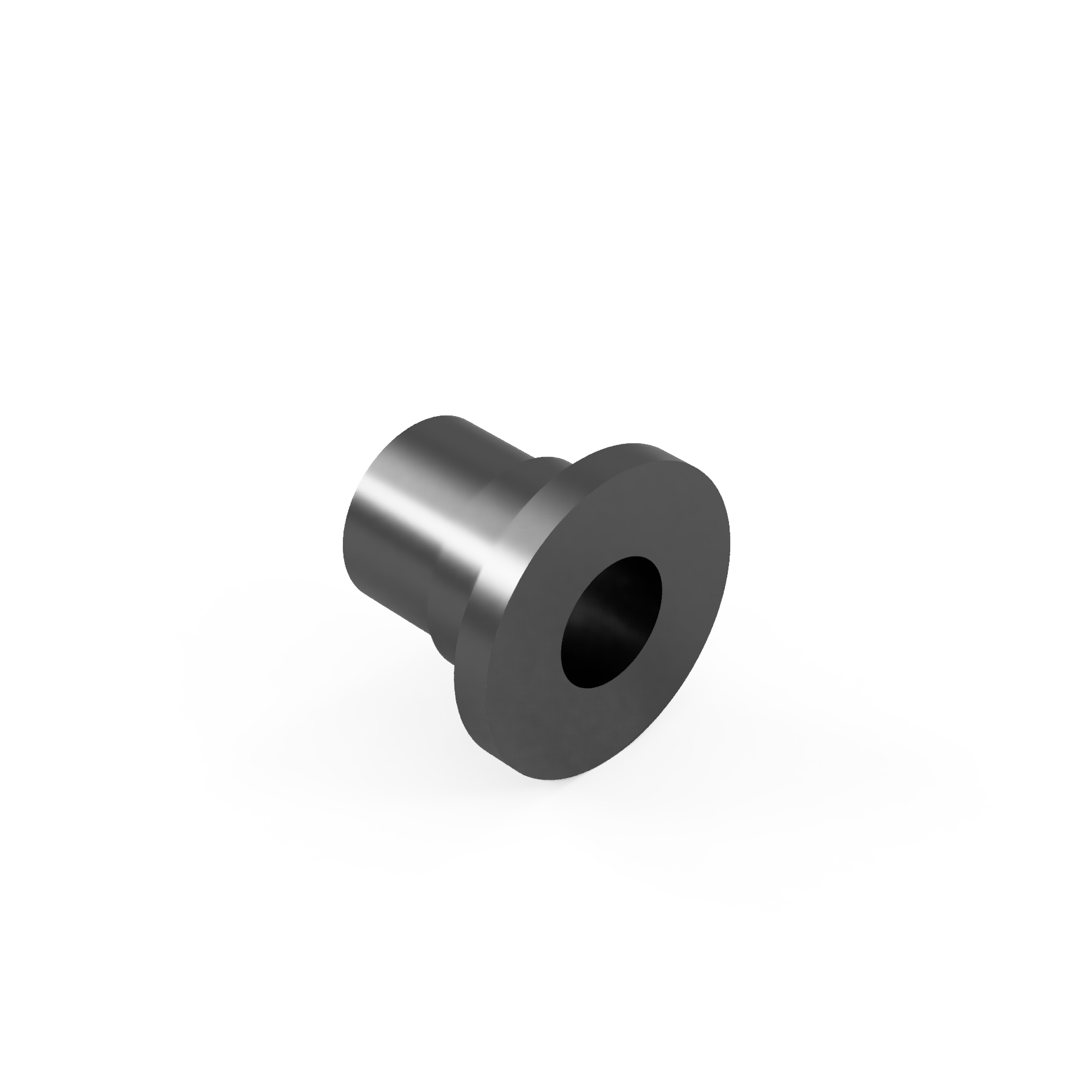

Diese spezialgehärtete Distanzhülse ist das Kernelement der schwimmenden Bremsscheiben-Lagerung im HRP EvoX-R System. Sie definiert den exakten Abstand zwischen Bremsscheibenträger und Außenring und ermöglicht der Bremsscheibe das notwendige axiale Spiel ("Schwimmen"), ohne zu klappern.Achtung: Pro Bremsscheibe werden 3 Stück benötigt. Preis pro Stück.Technische Daten & Kompatibilität EigenschaftDetails HerstellerHRP (Original Mach1 Kart Teil) Artikelnummer (SKU)201128 SystemEvoX-R Bremsanlage (Hinterachse) FunktionAbstandshalter & Gleitlager für die Scheibe Benötigte Menge3 Stück pro Bremsscheibe KompatibilitätMach1 Zelos (A03/B03), alle EvoX-R Systeme Einbau-Hinweis:Die Hülse wird durch die Bohrung der Bremsscheibe gesteckt. Die Länge der Hülse ist mikrometergenau so gefertigt, dass sie länger ist als die Bremsscheibe dick ist. Wenn man die Schraube (M8) anzieht, wird die Hülse zwischen Träger und Außenring fest eingespannt, die Bremsscheibe bleibt aber auf der Hülse frei beweglich.KART24-Experten-Check & EinsatzzweckDiese Hülse ist ein Verschleißteil. Durch die ständigen Vibrationen und das "Arbeiten" der Stahl-Bremsscheibe auf der Stahl-Hülse können sich Riefen bilden ("Einarbeiten").Wann tauschen?Wenn die Bremsscheibe beim Wackeln am Träger übermäßiges Spiel hat (klappert stark).Wenn Riefen auf der Hülse sichtbar sind (verhindert das saubere Gleiten/Zentrieren der Scheibe).Bei jeder Revision der Bremsanlage.Wir empfehlen, immer alle 3 Hülsen gleichzeitig zu tauschen, um eine gleichmäßige Lagerung zu gewährleisten. Alte und neue Hülsen zu mischen kann zum Verkanten der Scheibe führen.FAQF: Kann ich stattdessen normale Unterlegscheiben verwenden?A: Nein, absolut nicht! Diese Hülse ist ein Präzisionsdrehteil mit exakter Länge und Härte. Jede Improvisation führt zum Blockieren der Bremsscheibe (Überhitzung) oder zu losem Sitz (Bruchgefahr).F: Ist die Schraube dabei?A: Nein. Dies ist nur die einzelne Hülse. Die passenden Schrauben (M8x25 / M8x35) und Sicherungsmuttern müssen separat bestellt werden oder sind im Set 201110 enthalten.F: Warum brauche ich genau 3 Stück?A: Der Mach1 EvoX-R Bremsscheibenträger hat eine 3-Loch-Aufnahme. Das System ist statisch bestimmt und leichter als 6-Loch-Systeme.

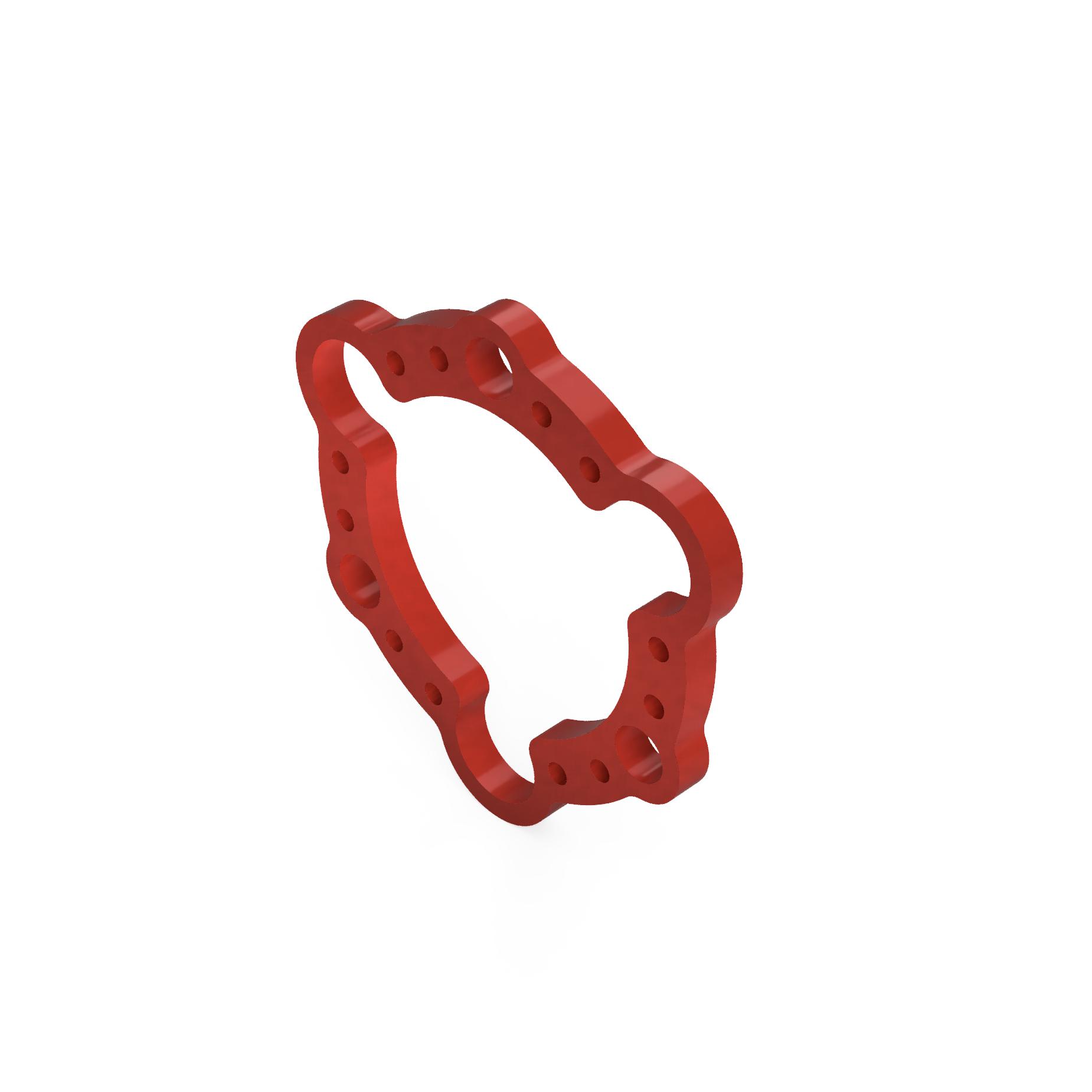

Der Innenring ist das innere Gegenstück im HRP Montageset für schwimmende Bremsscheiben (EvoX-R). Er sitzt zwischen dem Bremsscheibenträger und der Bremsscheibe selbst. Seine Aufgabe ist es, zusammen mit den Distanzhülsen eine plane Auflagefläche zu bieten, auf der die Scheibe minimales axiales Spiel hat.Hinweis: Dies ist nur der innere Ring (Teil des Sets 201110).Technische Daten & Kompatibilität EigenschaftDetails HerstellerHRP (Original Mach1 Kart Teil) Artikelnummer (SKU)201127 Zugehöriges SystemEvoX-R Bremsanlage (Hinterachse) VerbauungTeil des Montagesets 201110 EinbaupositionInnen (Zwischen Träger und Scheibe) Kompatible ChassisMach1 Zelos A03/B03, alle Karts mit EvoX-R Bremse Funktionsweise:Im "Sandwich"-Aufbau der schwimmenden Lagerung liegt dieser Ring direkt am Aluminium-Bremsscheibenträger an. Die Distanzhülsen gehen durch ihn hindurch. Er schützt den oft weicheren Alu-Träger vor direktem Kontakt mit der "arbeitenden" Stahl-Bremsscheibe.KART24-Experten-Check & EinsatzzweckIm Gegensatz zum Außenring ist der Innenring bei Unfällen besser geschützt. Er wird jedoch oft bei unsachgemäßer Montage beschädigt.Häufiger Fehler: Wenn die Schrauben zu fest angezogen werden, ohne dass die Hülsen korrekt sitzen, kann sich der Ring verformen. Ein nicht mehr planer Innenring führt zu einem "eiernden" Lauf der Bremsscheibe.Wir empfehlen den Tausch, wenn:Der Ring sichtbare Abdrücke oder Verformungen aufweist.Man von einer starren auf eine schwimmende Lagerung umrüstet (hier ist dieser Ring zwingend erforderlich).FAQF: Ist der Innenring identisch mit dem Außenring?A: Nein. Obwohl sie ähnlich aussehen können, haben sie oft unterschiedliche Dicken oder Durchmesser, um die exakte Position der Scheibe zur Bremszange zu gewährleisten. Bitte verwenden Sie zwingend Art. 201127 für innen und 201126 für außen.F: Aus welchem Material ist der Ring?A: Hochfester Stahl, lasergeschnitten, um den thermischen Belastungen standzuhalten.F: Passt dieser Ring auf Bremsscheibenträger anderer Hersteller (z.B. OTK, CRG)?A: Nein. Der Lochkreis und die Geometrie sind spezifisch auf die HRP/Mach1 Träger abgestimmt.

Dieses vollständige Montageset ermöglicht die schwimmende Lagerung der Hinterachs-Bremsscheibe bei HRP EvoX-R Bremsanlagen. Es ist das Standard-Kit für moderne Mach1 Chassis der Zelos-Baureihe (z.B. A03/B03). Durch die schwimmende Lagerung zentriert sich die Scheibe selbstständig zwischen den Belägen, was Schleifmomente reduziert und die Wärmeableitung optimiert.Wichtiger Hinweis: Die Lieferung erfolgt ohne Bremsscheibe und ohne Bremsscheibenträger.Technische Daten & Kompatibilität EigenschaftDetails HerstellerHRP (Originalteil für Mach1 Karts) Artikelnummer (SKU)201110 Brems-SystemEvoX-R (Hinterradbremse) LagerungstypSchwimmend (Floating) Kompatible ChassisMach1 Zelos G A03 (4-Takt), Zelos K B03 (OK/Junior), Zelos D A03 (DD2), Zelos Z A03 (Schalter) Gewichtca. 0,3 kg Lieferumfang (BOM):3x Distanzhülse schwimmend (Art. 201128)1x Innenring schwimmend (Art. 201127)1x Außenring schwimmend (Art. 201126)3x Schraube ISK M8x253x Schraube ISK M8x35 vz6x Mutter M8 selbstsicherndKART24-Experten-Check & EinsatzzweckUnsere Werkstatt empfiehlt dieses Montageset ausdrücklich für den Renneinsatz. Im Gegensatz zu starr verschraubten Bremsscheiben erlaubt dieses Set der Scheibe eine minimale axiale Bewegung ("Schwimmen").Warum ist das wichtig?Entkopplung: Die Bremsscheibe kann sich bei starker Hitzeentwicklung ausdehnen, ohne sich zu verziehen (Schirmung), da sie nicht starr am Träger fixiert ist.Knock-Back-Reduktion: Die Scheibe drückt die Bremsbeläge nach dem Bremsvorgang aktiv in die Ausgangsposition zurück. Das verhindert schleifende Bremsen auf der Geraden – ein entscheidender Faktor für die Rundenzeit, besonders in den Klassen OK, KZ und Rotax.Dieses Kit ist spezifisch abgestimmt auf den Mach1 Bremsscheibenträger und die EvoX-R Scheibe. Wir raten dringend davon ab, Einzelkomponenten (wie nur die Hülsen) mit Fremdprodukten zu mischen, da die Toleranzen hier sicherheitsrelevant sind.FAQF: Ist die Bremsscheibe im Lieferumfang enthalten?A: Nein. Es handelt sich rein um das Befestigungsmaterial (Hülsen, Ringe, Schrauben), um Ihre vorhandene oder neue EvoX-R Bremsscheibe auf dem Träger zu montieren.F: Passt dieses Set auf ältere Mach1 Karts vor 2018?A: Das Set ist spezifisch für das EvoX-R System, welches primär auf den Zelos-Modellen (A03/B03 Generation) verbaut ist. Für ältere Modelle (z.B. FIA5 oder ältere HRP-Systeme) prüfen Sie bitte, ob der Lochkreis und die Aufnahme identisch sind, oder kontaktieren Sie unseren Support.F: Warum sind unterschiedlich lange Schrauben (M8x25 und M8x35) enthalten?A: Die unterschiedlichen Längen werden für die spezifische Verschraubung der Sicherungsringe und der Hülsen benötigt, um eine korrekte Klemmung ohne Blockieren der "Schwimm"-Funktion zu gewährleisten.
