Keil 4,75mm für E-Motor Cratos
2,70 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Keil 4,75mm für E-Motor Cratos"
Dieser 4,75 mm Keil (Passfeder) ist ein kritisches Verbindungselement für die Elektro-Antriebseinheit Ihres Mach1 Cratos Karts. Er sorgt für die formschlüssige Kraftübertragung zwischen der Welle des E-Motors (E6000/GM5000 Varianten) und dem Ritzel bzw. der Riemenscheibe. Achtung: Bitte messen Sie vor der Bestellung unbedingt die Nutbreite Ihrer Welle – dieses Bauteil ist spezifisch für das 4,75 mm Maß (nicht 5 mm).
Technische Daten & Kompatibilität
| Eigenschaft | Daten |
| Hersteller | Mach1 Kart / OEM |
| Artikelnummer (SKU) | 201457 |
| Produktart | Passfeder / Keil (Maschinenelement) |
| Maße (Breite) | 4,75 mm (ca. 3/16 Zoll) |
| Material | Hochfester Maschinenstahl |
| Einbauort | Motorwelle (Verbindung zu Ritzel/Riemenscheibe) |
| Kompatibilität System | Elektro-Antriebseinheit Cratos-H (Art. 201312) |
| Kompatibilität Motor | Spezifische Wellen des Elektromotors E6000 / GM5000 |
KART24-Experten-Check & Einsatzzweck
Als Experten für Mach1 Karts wissen wir: Bei der Wartung des elektrischen Antriebsstrangs kommt es auf Millimeterbruchteile an. Dieser Keil mit 4,75 mm Breite ist ein spezialisiertes Ersatzteil. Während viele Standardwellen eine 5 mm Nut aufweisen (dafür wäre Art. 700545 der richtige), verwenden bestimmte Chargen oder Ausführungen des Cratos E-Motors (E6000/GM5000 Serie) eine schmälere Nutung, die oft dem imperialen Maß 3/16" entspricht.
Unsere Werkstatt empfiehlt dringend, keinen 4,75 mm Keil in einer 5 mm Nut zu verwenden ("auf Lücke"), da dies durch das Spiel beim Lastwechsel sofort zum Ausschlagen der Welle und Zerstörung des Ritzels führt. Umgekehrt passt ein 5 mm Keil nicht in die 4,75 mm Nut. Dieser Artikel ist exakt das richtige Bauteil, um Ihren Antriebsstrang wieder spielfrei und kraftschlüssig zu machen – essentiell für die direkte Beschleunigung im E-Kart-Bereich.
FAQ
F: Woran erkenne ich, ob ich diesen 4,75 mm Keil oder die 5 mm Version brauche?
A: Messen Sie die Breite der Nut auf Ihrer Motorwelle oder die Breite des alten Keils mit einem Messschieber. Wenn der Wert deutlich unter 5 mm liegt (ca. 4,7 mm - 4,8 mm), benötigen Sie diesen Artikel (201457). Bei exakt 5 mm benötigen Sie den Standardkeil.F: Für welches Kart-Modell ist dieser Keil gedacht?
A: Er ist spezifisch für das Mach1 Cratos Elektro-Jugendkart (Modellreihe Cratos-H) und dessen elektrische Antriebseinheit konzipiert.F: Aus welchem Material besteht der Keil?
A: Er ist aus widerstandsfähigem Maschinenstahl gefertigt, um den hohen Drehmomenten des Elektromotors beim Anfahren standzuhalten, ohne abzuscheren.
Anmelden
Zubehör
Dieses 11er Kettenritzel (Teilung 428) ist das spezifische Antriebsritzel für die Ketten-Version des Mach1 Cratos-H Elektrokarts. Es verbindet den leistungsstarken Elektromotor mit dem Hinterachs-Kettenblatt. Mit seiner Spezialbohrung von 22,25 mm (7/8 Zoll) passt es exakt auf die Wellen der Cratos-Antriebseinheit. Achtung: Prüfen Sie vor der Montage unbedingt die benötigte Passfeder-Breite (4,75mm vs. 5mm)!Technische Daten & Kompatibilität EigenschaftDaten HerstellerMach1 Kart / OEM Artikelnummer (SKU)201323 TypKettenritzel (Motorseitig) Zähnezahl11 Zähne (11Z) Kettenteilung428 (Standard für Cratos) Bohrung (Welle)22,25 mm (7/8 Zoll - Imperialmaß) MaterialGehärteter Stahl KompatibilitätMach1 Cratos-H (Ketten-Version) KART24-Experten-Check & EinsatzzweckDieses Ritzel kommt zum Einsatz, wenn Ihr Cratos E-Kart auf Kettenantrieb (Teilung 428) umgerüstet ist oder werksseitig so ausgeliefert wurde. Die 11 Zähne bieten in Kombination mit dem Standard-Kettenblatt (meist 50Z beim Cratos) die optimale Übersetzung für Beschleunigung und Top-Speed im Jugend-Bereich.Kritischer Hinweis zur Welle:Die Bohrung beträgt 22,25 mm, was dem amerikanischen Standard 7/8" entspricht. Dies ist notwendig für die E6000/GM5000 Motorenfamilie.Wie bei allen Antriebsteilen dieser Motoren gilt auch hier: Die Passfedernut variiert!Messen Sie Ihre Motorwelle oder den alten Keil.Für eine 4,75 mm (3/16") Nut benötigen Sie Keil Art. 201457.Für eine 5,00 mm Nut benötigen Sie Keil Art. 700545.Das Ritzel darf keinesfalls mit Spiel montiert werden ("klackernder" Lastwechsel), da dies die Motorwelle irreparabel beschädigt.FAQF: Passt dieses Ritzel für 219er Ketten?A: Nein, dieses Ritzel hat die Teilung 428 (gröbere Glieder, robuster). Es ist nicht kompatibel mit 219er Ketten.F: Kann ich dieses Ritzel auf einem Honda GX200 Motor verwenden?A: Nein. Standard Honda-Kupplungen oder Kurbelwellen haben meist metrische Maße (z.B. 19mm, 20mm oder 25mm). Die 22,25mm Bohrung ist spezifisch für den E-Motor des Cratos.F: Wie wird das Ritzel gesichert?A: Es wird mittels Passfeder (Keil) gegen Verdrehen gesichert und axial meist durch eine Vorlegescheibe und Schraube am Wellenende fixiert.

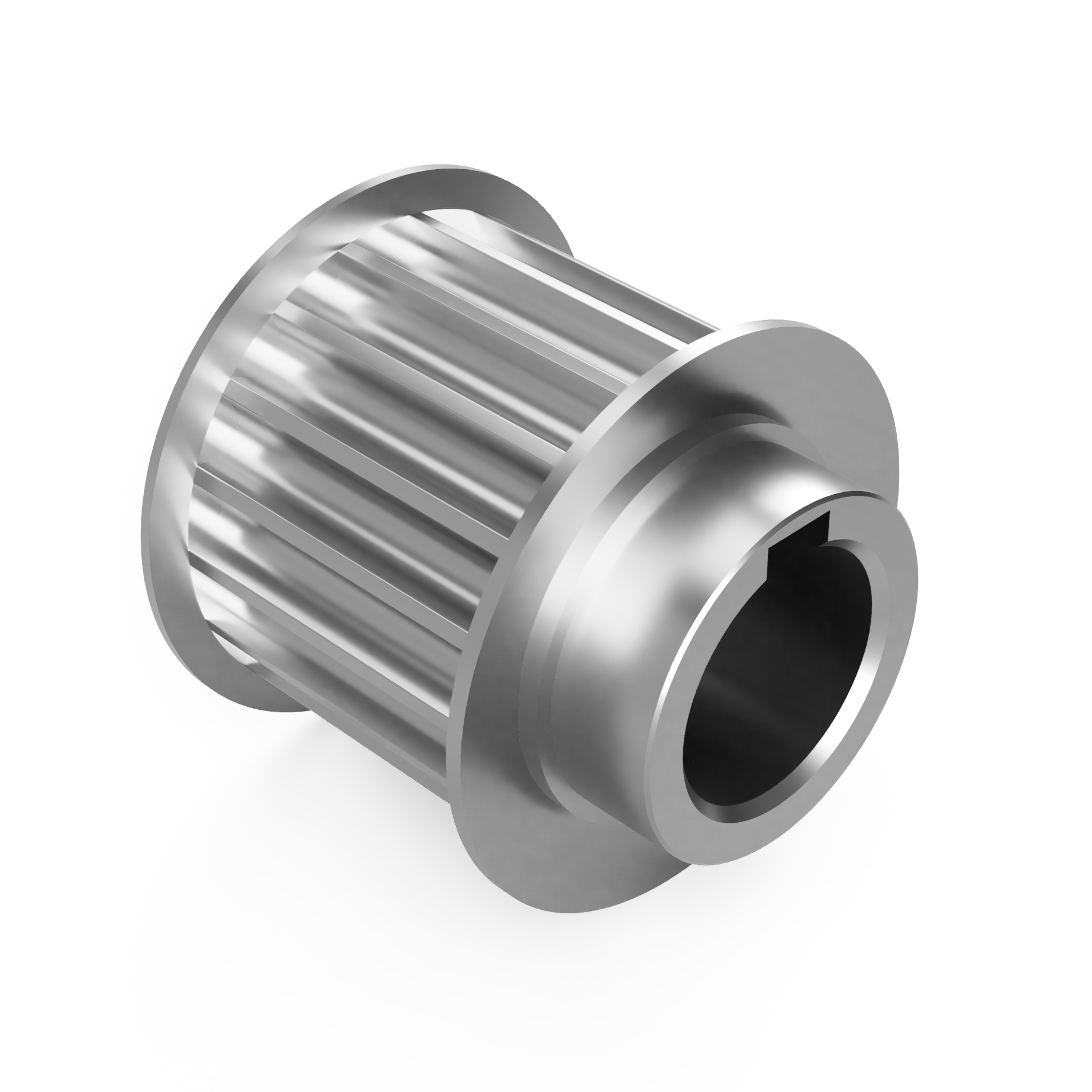

Das Zahnriemenrad 18Z (Stahl) ist das Herzstück der Kraftübertragung Ihres Mach1 Cratos-H Elektrokarts. Als motorseitiges Antriebsritzel überträgt es das Drehmoment des Elektromotors auf den Zahnriemen. Gefertigt aus hochfestem Stahl und mit einer spezifischen Bohrung von 22,25 mm (entspricht dem 7/8" Standard), ist es exakt auf die Welle der Cratos-Antriebseinheit abgestimmt.Technische Daten & Kompatibilität EigenschaftDaten HerstellerMach1 Kart / OEM Artikelnummer (SKU)201339 TypZahnriemenrad (Motorseitig) Zähnezahl18 Zähne (18Z) MaterialStahl (für hohe Standzeit) Bohrung (Welle)22,25 mm (Nominalmaß für 7/8 Zoll) EinsatzbereichAntriebsstrang Elektro-Kart KompatibilitätMach1 Cratos-H (Riemen-Version) KART24-Experten-Check & EinsatzzweckDieses Bauteil ist exklusiv für die "Zahnriemen"-Version des Cratos-H konzipiert. Die Bohrung von 22,25 mm ist hier das entscheidende Detail: Sie entspricht dem imperialen Maß 7/8 Zoll (22,225 mm), das für die Welle der Cratos-Hochleistungsmotoren (E6000/GM5000 Serie) benötigt wird. Da das kleine Antriebsritzel extremen Belastungen ausgesetzt ist, besteht es aus Stahl (statt Alu), um ein "Einlaufen" der Zähne und Riemenschäden zu verhindern.Wichtiger Montage-Hinweis: Die Welle der Cratos-Motoren kann je nach Charge variieren. Es gibt zwei mögliche Passfeder-Größen für die Montage dieses Rades. Bitte messen Sie vor der Bestellung Ihre Motorwelle oder den alten Keil:Benötigen Sie 4,75 mm (3/16") Breite? -> Bestellen Sie dazu Art. 201457.Benötigen Sie 5,00 mm Breite? -> Bestellen Sie dazu Art. 700545. Das Rad muss spielfrei mit dem korrekten Keil montiert werden, um Schäden am Motor zu vermeiden.FAQF: Passt dieses Rad auf eine normale 22mm Welle?A: Nein. Die Bohrung beträgt 22,25 mm (7/8"). Auf einer metrischen 22,00 mm Welle hätte es 0,25 mm Spiel, was sofort zu Unwucht und Schäden führt.F: Ist das Rad für Ketten oder Riemen?A: Dies ist ein Zahnriemenrad für Riemenantriebe. Es ist nicht kompatibel mit Ketten (dafür benötigen Sie ein Kettenritzel, z.B. Teilung 428).F: Warum Stahl und nicht Aluminium?A: Das kleine Antriebsritzel unterliegt höherem Verschleiß. Stahl garantiert die nötige Härte, um die Kraft des E-Motors dauerhaft ohne Verformung zu übertragen.
